Beskrivelse

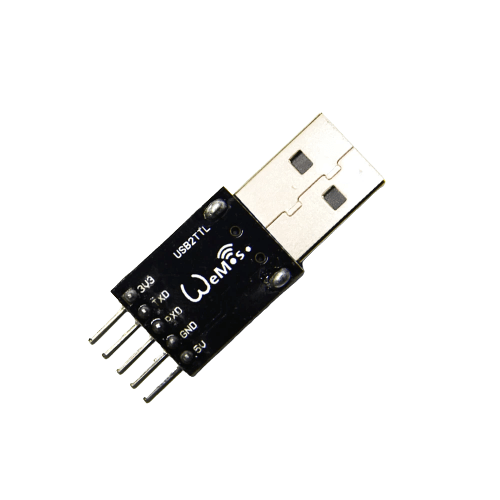

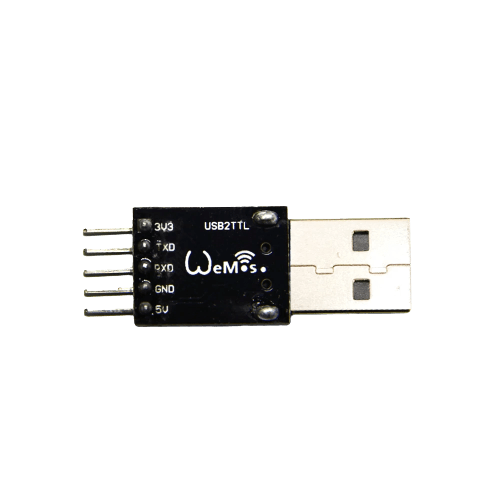

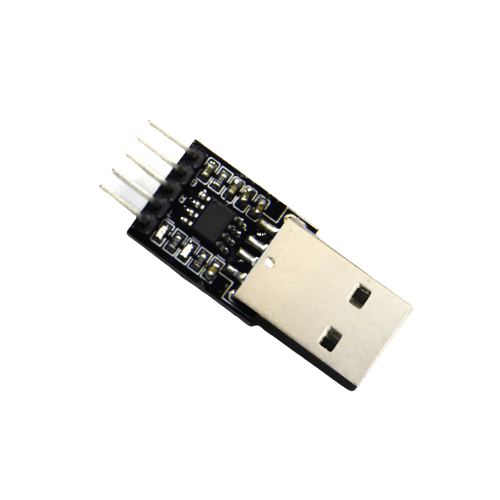

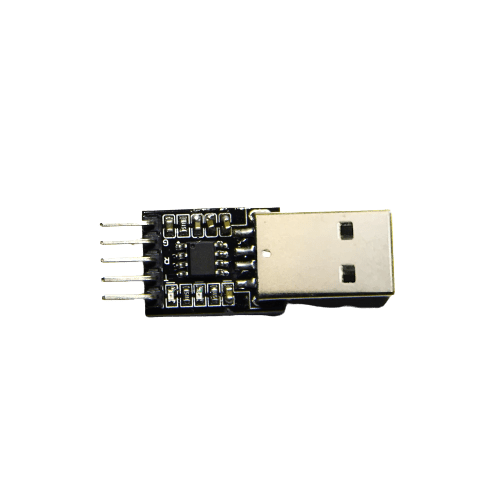

HT42B534 Module USB to TTL USB to Serial Port to UART
- Driftsspænding (VDD): 3,3V~5,5V
- UART-bens spænding (VDDIO): 1,8V~VDD (mindre end VDD-spænding)
- Sluk- og vækkefunktioner for at reducere strømforbruget
- Fuldt integreret intern 12MHz oscillator med 0,25 % nøjagtighed til alle USB-tilstande, som ikke kræver eksterne komponenter
- USB interface
– Kompatibel med USB 2.0 Full Speed
– Implementerer USB-protokol sammensat enhed:
— Communication Device Class (CDC) til kommunikation og konfiguration
— Human Interface Device (HID) til brugerkonfiguration af USB VID, PID og enhedsbeskrivelsesstrenge
– Intern 1,5kΩ pull-high modstand på D+ pin - Fuldt dupleks universel asynkron modtager- og sendergrænseflade — UART
- Understøtter Baud Rate op til 3 Mbps
- Understøtter maksimalt 128 bytes sendebuffer og 128 bytes modtagebuffer
- Understøttede UART-dataformater:
— Databits: 8
— Stop bits: 1 og 2
— Paritet: ulige, lige, ingen paritet - Understøtter RTS/CTS-stifter til automatisk flowkontrol
- Understøtter RX-pin-genoptagelsessignal for at anmode om en fjernopvågning
- Understøtter VDDIO pin til UART pins strømforsyning
- Understøtter automatisk resynkroniseringsfunktion
- Understøtter standard Windows®-drivere til Virtual Com Port (VCP): Windows XP (SP2), Vista, Widows 7 & Windows 8 (kun en INF-fil kræves), Windows 10
- Understøtter Android 4.0 eller nyere version og Mac OS X
- Integreret 256 bytes ægte EEPROM til brugerhukommelse
- Pakketyper: 8-pin SOP, 10-pin SOP/MSOP, 16-pin NSOP
